1 OSI七层模型

• 由ISO组织制定的一套数字通信标准流程模型，这个模型是一个建议模型，不是强制的
• 七层模型从高到低
• 应用层
  • 提供用户的交互接口
• 表示层
  • 提供数据的编码解码，压缩解压缩，加密解密等处理
• 会话层
  • 提供会话ID，会话管理
• 传输层
  • 提供数据的分段，提供具体传输方式，再应用数据前加上TCP/UDP的数据头部，此层叫做数据段
  • TCP
    • 可靠传输，使用序列号和确认号来确保每个数据都被正确的接受
    • 应用层不需要指定额外的机制，就可以保障数据的准确传输
    • TCP需要有额外的网络开销
  • UDP
    • UDP不保证可靠传输，不提供确认、重传和排序机制。若数据超过MTU，会在IP曾进行分片
    • 发送后，无法获取到对方是否成功无误的接受
    • 使用UDP如果需要可靠传输，需要应用层面定制额外的机制保障
  • 端口号
    • 将数据与应用的进程号进行绑定
    • 区分电脑上的不同网络应用
    • 源和目的端口号
      • 端口号范围：1~65535
      • 其中1~1024是预留给公用服务的
      • 80：http
      • 443：https
      • 22：ssh
      • 53：dns
      • 23：telnet
      • 3306：mysql
      • 3389：windows远程桌面
• 网络层
  • 数据链路层定义了最大传输单元（MTU），常见为1500字节。网络层根据MTU决定是否对IP数据包进行分片。此曾的数据单元叫做数据包
  • 提供了远程访问的IP地址寻址功能，相当于门牌号码，可以帮助快递找到你在的大概位置
  • 基本概念
    • 公网IP地址，私有IP地址
    • 子网掩码用于定义网络位，网络位相同表示在同一个局域网
    • 广播地址是主机都是1，向此地址发送数据，全部局域网都能收到
    • 网络号是主机位都是0，此地址无法用于通信，是用来代指此局域网的
  • 源和目的IP地址
• 数据链路层
  • 根据数据完整性校验，需要确保每一个二进制都是正确的，此层叫做数据帧
    • 使用CRC循环冗余校验算法，将二进制计算得到校验值吗，此校验值在接收的时候会拿来与新计算比较，如果一致，就说明数据有效
  • 提供物理传输接口的编号（MAC地址），此地址是烧录在芯片上的，无法轻易改变，能够确定具体的设备的具体接口
  • MAC地址理论上应全球唯一，但在虚拟机等场景下可以自定义。在同一个局域网下必须唯一。虚拟机的网卡MAC地址随机产生，可自定义，为了保障通信。在一个局域网中，必须唯一
  • 源和目的的MAC地址
• 物理层
  • 定义数据传输介质的电气规范（二进制，数据位）
  • 有线
    • 电缆
    • 光缆
    • 接口类型
      • RJ45水晶头
      • SC连接器，LC连接器
  • 无线

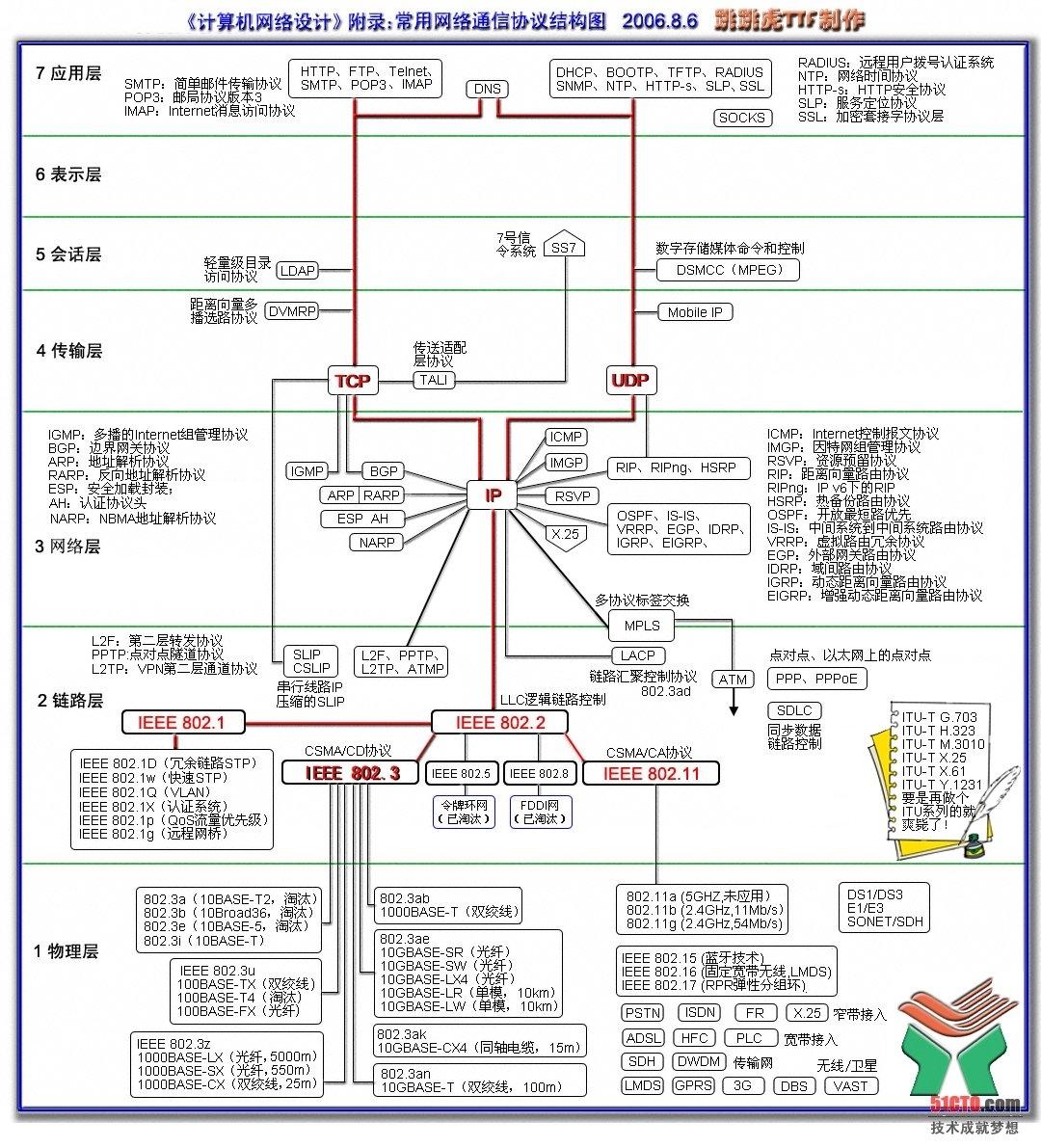

附录参考：下图展示了按OSI七层模型组织的常用网络通信协议结构，可作为上述内容的扩展参考

1.1 数据封装

• 物理层

• 数据链路层

  • MAC地址

  • ARP协议

    • 向局域网发送二层广播（目的mac地址为全F(FF:FF:FF:FF:FF:FF)），查询目的的IP所对应的MAC地址

    • 收到正确的回应，就会记录在本地的ARP表中，在限定的时间内下次再访问就可以直接完成数据的封装

    • ARP表是为了保障局域网内通信的

    • 数据在局域网中，具体是从哪个设备的什么接口接收，由MAC地址决定

    • 在Windows或者Linux查看arp表的命令arp，

• 网络层

  • IP地址
  • 广播传递的范围仅限于同一个局域网，无法跨越IP网段传播
  • 网络会维护一个路由表，路由表可以指明去往其他网段应该用什么接口出发，每台具备转发能力的网络层设备，都会查询路由表，然后进行转发，经过多跳之后，数据就可以到达目的地所在局域网
  • 维护路由表的方法
    • 静态路由，手动把路由表条目写上去
    • 动态路由，通过协议，路由器相互协议
      • RIP
      • OSPF
      • BGP

• 传输层

  • 端口号
  • 发送端往往是随机端口号，接收端是常用端口号

• 应用层

  • 端口号对应的进程

1.2 数据流实例

• 以电脑访问百度（www.baidu.com）为例

• 需要的设备：电脑，无线路由器，互联网服务提供商网络，远程Web服务器

• 第一阶段：电脑->路由器

  • 应用层（客户端发送请求）

    • 访问www.baidu.com
    • 应用层生成HTTP/HTTPS请求报文：GET / HTTP/1.1 Host:www.baidu.com...
    • 此时数据单位：应用层报文

  • 表示层（安全处理）

    • 对数据进行加密处理
    • 如果是HTTPS，表示层通过TLS库将HTPP报文加密
    • 添加TLS头部，变成TLS记录
    • 此时数据单位：加密后的PDU（PDU 是 协议数据单元 的缩写。它指的是在计算机网络体系结构的特定层中，数据包或数据块的标准格式）

  • 会话层（建立会话）

    • 管理这次Web会话
    • 封装
      • 建立和维护与服务器的会话状态
      • 分配会话ID，管理会话生命周期
    • 此时数据单位：会话消息

  • 传输层（端到端控制）

    • 准备可靠的传输

    • 封装

      • 添加TCP头部

      源端口：随机高位端口（如54321）
      目标端口：443（HTTPS）
      序列号：初始序列号
      标志位：SYN（例如在TCP连接建立时）

      • 形成TCP段

    • 这里是第一次出现端口号。标识了哪个应用程序（浏览器）与服务器的哪个服务（HTTPS）通信

  • 网络层（跨网络寻址）

    • 添加逻辑地址

    • 封装

      • 添加IP头部

      版本：IPv4
      源IP：内网地址
      目标IP：通过DNS解析得到的百度服务器IP
      TTL:64(每经过一个路由器减一)
      协议：6（表示上层是TCP）

      • 形成IP数据包

    • 这里是第一次出现IP地址，用于跨网络寻址

  • 数据链路层（局域网内传输）

    • 准备在Wi-FI链路上传输

    • 封装

      • 添加无线帧头部（或以太网头部，取决于当前链路类型）

      目标MAC地址：路由器Wi-Fi接口MAC
      源MAC地址：无线网卡MAC
      类型：0x0800（表示承载的是IP数据包）

      • 添加帧尾部（FCS(Frame Check Sequence)，用于错误检测）
      • 形成无线数据帧

    • 这里第一次出现MAC地址，用于局域网内设备识别

  • 物理层（无线信号传输）

    • 转换为无线信号
    • 封装
      • 将帧的比特流转换为无线电波
      • 使用2.4GHz或5GHz频段，特定信道
      • 调制方式：如OFDM
    • 此时数据单位：比特流

此时完整的数据单元：[前导码][MAC头部][IP头部][TCP头部][TLS头部][HTTP数据][FCS]

• 第二阶段：路由器处理

• 路由器通常不处理传输层以上的内容，但为了NAT功能，它会“查看”TCP/UDP端口号

  • 物理层
    • 无线网卡接收无线电波，转换为比特流
  • 数据链路层
    • 检查帧的目标MAC地址，确认是发给自己的
    • 去掉MAC地址和帧尾部
    • 将IP数据包交给录由的网络层处理
  • 网络层（路由器核心工作）
    • 检查IP包头部的目标IP地址
    • 发现是公网IP，而源是私有IP
    • 执行NAT（网络地址转换）
      • 将源IP从私有IP改为路由器的公网IP:新端口
      • 在NAT表中记录映射关系
    • 重新计算IP头部校验和
    • 查询路由表，确定从WAN口发送到ISP网关
  • 数据链路层（出口）
    • 添加新的MAC头部
      • 目标MAC：ISP网关的MAC地址
      • 源MAC：路由器WAN口的MAC地址
  • 物理层
    • 通过光纤将比特流发送给ISP

• 第三阶段：互联网传输

• 数据包经过多个路由器跳转，每经过一个路由器都会发生一下操作

  • 物理层接收
  • 数据链路层检查MAC地址并解封装
  • 网络层
    • TTL减1，如果TTL为0，那么丢弃并发送ICMP超时报文
    • 查询路由表，决定下一跳
    • 更新新的MAC头部
  • 重新封装并转发
    • IP头部基本不变
    • MAC头部每一跳都在变

• 第四阶段：到达百度服务器

• 服务器接收到数据后，进行反向解封装

  • 物理层
    • 网卡接收光/电信号
  • 数据链路层
    • 检查MAC地址，解封装
  • 网络层
    • 检查IP地址，确认是发给自己的
    • 如果是负载均衡器 ，可能将请求转发给后端的实际服务器
  • 传输层
    • 根据目标端口443，将TCP段交给Web服务器进程
    • TCP协议栈处理序列号，确认，重组等
  • 会话层
    • 识别或建立会话（如果是新的HTTPS连接，会进行TLS握手）
  • 表示层
    • TLS解密，将密文恢复为明文HTTP请求
  • 应用层
    • Web服务器（如Nginx）解析HTTP请求
    • 生成HTTP响应

• 第五阶段：响应原路返回

  • 源IP和目标IP（此时的目标IP为路由器gongwangIP）进行转换
  • 经过互联网路由，达到最开始的路由器
  • 路由器查询NAT表，将目标IP改为服务端IP，改回端口为54321
  • 通过Wi-Fi发送给电脑
  • 电脑解封装，最终在浏览器中显示百度首页

层次	数据单元名称	关键地址/标识	在何处封装/解封装	典型设备
应用层	报文/消息	URL、HTTP方法	应用程序内	浏览器、服务器软件
表示层	格式化数据	加密算法、编码类型	系统库/加密库	SSL/TLS库
会话层	会话/消息	会话ID	操作系统/中间件	会话管理器
传输层	段/数据报	端口号	操作系统内核	主机、防火墙
网络层	数据包	IP地址	操作系统内核、路由器	路由器、三层交换机
数据链路层	帧	MAC地址	网卡驱动、交换机	交换机、网桥、AP
物理层	比特流	无（电气特性）	网卡/物理接口	网卡、Hub、线缆

• 三次地址变化：应用层用URL，传输层用端口，网络层用IP，数据链路层用MAC
• 两层不变：IP地址端到端基本不变，MAC地址每跳都变
• 路由器处理下三层，但为NAT会"偷看"端口
• 交换机/AP只处理下两层，基于MAC地址转发
• 防火墙可以工作在3-7层，深度包检测可看到应用层内容

1.3 常见协议与OSI层级的对应关系（参考）

OSI层级	典型协议举例
应用层	HTTP、HTTPS、DNS、SMTP、POP3、SSH、Telnet
传输层	TCP、UDP
网络层	IP、ICMP、ARP、OSPF、BGP
数据链路层	以太网、Wi-Fi(802.11)、PPP
物理层	双绞线、光纤、无限频段
