1 Linux Virtual Server简介
1.1 LVS介绍
LVS是一个开源的负载均衡解决方案，本质上是运行在Linux操作系统上的应用程序
LVS的主要目标是购机哪一个高性能、高可用性的服务器集群，以提供可靠的服务
LVS相关术语
- VS：Virtual Server，负责调度
- RS：Real Server，负责真正提供服务
1.2 LVS的核心组件
- IPVS（IP Virtual Server，IP虚拟服务器）：
- 这是LVS的核心实现，它工作在内核空间中
- 实际上是一个嵌入在Linux内核中增强了Layer4（传输层，如TCP/UDP）负载均衡的代码模块
- 负责根据预先设定的调度算法，将发往虚拟机IP地址（VIP，即对外提供服务的IP地址）的网络连接，重定向到后端的真实服务器（RS）上
- ipvsadm：
- 这是用户空间中的一个管理工具
- 它的作用类似于配置防火墙的iptables工具，用于管理员在命令行中定义和管理负载均衡的规则，比如：定义虚拟服务、添加后端真实服务器、指定调度算法等
1.3 LVS工作原理
VS根据请求报文的目标IP和目标协议及端口将其调度转发至某RS，根据调度算法来挑选某RS。LVS是内核级功能，工作在INPUT链的位置，将法网INPUT的流量进行”处理“
1.4 LVS调度算法
静态算法（仅根据规则分配）
- rr：轮询，请求依次分配
- wrr：加权轮询，按权重分配
- dh：目标地址哈希，同一IP始终发往同一RS
- sh：源地址哈希，同一客户端始终发往同一RS
动态算法（根据负载情况分配）
- lc：最少连接，分配给连接数最少的RS
- wlc：加权最少连接（默认算法）
- lblc：基于本地的最少连接
- lblcr：带复制的基于本地的最少连接
2 LVS工作模式及其简单配置
- lvs-nat：修改请求报文的目标IP，多目标IP的DNAT
- lvs-dr：操纵分装新的MAC地址，MAC头的修改
- lvs-tun：在原请求IP报文之外新加一个IP首部
- lvs-fullnat：修改请求报文的源和目标IP
快速选择指南
| 场景 | 推荐模式 |
|---|---|
| 小型集群，服务器在同一网段 | DR模式（性能最好） |
| 服务器需隐藏IP，LVS做网关 | NAT模式（配置简单） |
| 服务器跨机房部署 | TUN模式 |
| 需要端口映射 | NAT或FULLNAT |
2.1 LVS的NAT（Network Address Translation,网络地址转换）模式
- 原理：负载均衡作为网关。用户的请求进来，经过负载均衡器修改目标IP地址（从VIP改为RIP），然后转发给后端服务器。后端服务器的响应数据也必须先返回给负载均衡器，再由负载均衡器修改源IP地址后再发送给用户
- 优点：后端服务器可以运行在私有IP地址上，比较安全；配置相对简单
- 缺点：所有流量进出都经过负载均衡器，当访问量巨大时，负载均衡器本身很容易成为瓶颈
2.1.1 NAT的简单配置
需要的设备：一台NAT模式加仅主机模式的LVS，两台仅主机模式RS，其中LVS需要作为RS的网关
首先，要保证两台RS都可以上网
#开启Linux内核的IP转发功能
[root@LB ~]# cat /etc/sysctl.conf
...
net.ipv4.ip_forward = 1
...
#重新加载/etc/sysctl.conf配置文件
[root@LB ~]# sysctl -p
net.ipv4.ip_forward = 1
#-t nat：操作nat表（网络地址转换表）
#-A PSTOROUTING：在POSTROUTE链末尾添加规则
#-j MASQUREADE：伪装，将源IP磁环为出口的网卡IP
[root@LB ~]# iptables -t nat -A POSTROUTING -s 192.168.122.0/24 -j MASQUERADE
[root@LB ~]# ip route
#dufault：默认录由（当访问任何不在直连网络的目标时使用）
#via 192.168.122.134：下一跳网关IP是LVS调度器的内网IP
#dev ens160：通过ens160这个网卡发送数据
#proto static：这条录由是手动静态添加的
#metric 100：录由优先级
default via 192.168.122.134 dev ens160 proto static metric 100
192.168.122.0/24 dev ens160 proto kernel scope link src 192.168.122.135 metric 100
[root@web01 ~]# ping -c 3 qq.com
PING qq.com (113.108.81.189) 56(84) bytes of data.
64 bytes from 113.108.81.189 (113.108.81.189): icmp_seq=1 ttl=127 time=51.1 ms
64 bytes from 113.108.81.189 (113.108.81.189): icmp_seq=2 ttl=127 time=42.2 ms
64 bytes from 113.108.81.189 (113.108.81.189): icmp_seq=3 ttl=127 time=43.0 ms- 配置lvs
[root@LB ~]# yum -y install ipvsadm
[root@LB ~]# systemctl cat ipvsadm
# /usr/lib/systemd/system/ipvsadm.service
[Unit]
Description=Initialise the Linux Virtual Server
After=syslog.target network.target
[Service]
Type=oneshot
#启动的时候讲规则导入
ExecStart=/bin/bash -c "exec /sbin/ipvsadm-restore < /etc/sysconfig/ipvsadm"
#退出的时候将规则保存，并清空规
ExecStop=/bin/bash -c "exec /sbin/ipvsadm-save -n > /etc/sysconfig/ipvsadm"
ExecStop=/sbin/ipvsadm -C
RemainAfterExit=yes
[Install]
WantedBy=multi-user.target- 配置lvs-nat规则
# -A 添加一个负载均衡集群
# -t 指定集群的入口地址和端口号，使用tcp
# -s 指定算法是rr轮询
# -p 指定同一客户端的请求在120秒内发往同一RS
[root@LB ~]# ipvsadm -A -t 192.168.140.137:80 -s rr -p 120
# -a 添加RS
# -m masquerade，使用NAT模式
# -g 是DR模式
# -i 是TUN模式
[root@LB ~]# ipvsadm -a -t 192.168.140.137:80 -r 192.168.122.135:80 -m
#查看lvs-nat的配置
[root@LB ~]# ipvsadm -L -n
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags
-> RemoteAddress:Port Forward Weight ActiveConn InActConn
TCP 192.168.140.137:80 rr
-> 192.168.122.135:80 Masq 1 0 0

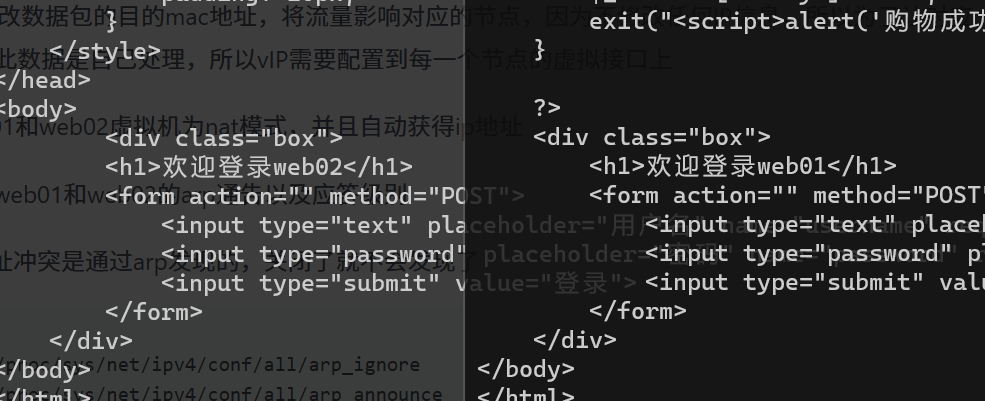

-> 192.168.122.136:80 Masq 1 0 0- 访问测试
C:\Users\金鱼游时烟花起>curl 192.168.140.137
2.2 LVS的DR模式
- 原理：LVS通过修改数据包的MAC地址实现请求转发，并利用真实服务器直接响应给客户端
- 优点
- 性能极高：调度器仅处理入站请求，出站流量由各RS独立处理，极大地降低了调度器的负载，支持大规模并发
- 可扩展性强：系统吞吐量可通过增加后端真实服务器来线性扩展
- 支持大多数操作系统：后端服务器只需支持TCP/IP协议栈，并能配置VIP抑制即可
- 缺点：
- 网络限制：所有的服务器必须在同一个物理网段（VLAN），无法跨地域部署
- 后端配置复杂：需要在每台真实服务器上进行ARP抑制配置，增加了运维复杂性
- 不支持端口映射：调度器转发时只修改MAC地址，不修改IP或端口，因此后端服务的端口必须与VIP的端口一致（例如：VIP的80端口只能转发给RS的80端口）
2.2.1 DR模式下数据包的传输
- 这里以一台LVS，两台RS为例
- LVS具有两个IP，一个本机ip，一个lo接口上的vip
- RS在lo网卡上配置vip
- 当有cip访问vip时，询问：”谁有vip“，由于RS禁止了arp，LVS做回应
- LVS查询lvs表，然后修改mac地址发往RS
- 数据包根据mac地址找到RS，RS拆包，lo发现目的ip地址是自己的，做出处理回应
- 处理完成后，直接回复给客户端，响应不经过LVS
2.2.2 DR的简单配置
- 需要的设备：一台LVS，两台RS
- 修改RS的arp通告以及应答级别
- IP地址冲突是通过arp发现是，关闭了就不会发现
[root@web01 ~]# echo 1 > /proc/sys/net/ipv4/conf/all/arp_ignore
[root@web01 ~]# echo 2 > /proc/sys/net/ipv4/conf/all/arp_announce- 给web01和web02都添加一个VIP到虚拟接口上
[root@web01 ~]# nmcli connection modify lo +ipv4.address 192.168.140.121/32
[root@web01 ~]# nmcli d reapply lo- 配置LB服务器
[root@LB ~]# nmcli connection modify lo +ipv4.address 192.168.140.121/32
[root@LB ~]# nmcli d reapply lo
[root@LB ~]# ipvsadm -A -t 192.168.140.121:80 -s rr -p 120
[root@LB ~]# ipvsadm -a -t 192.168.140.121:80 -r 192.168.140.138 -g
[root@LB ~]# ipvsadm -a -t 192.168.140.121:80 -r 192.168.140.139 -g
[root@LB ~]# ipvsadm -L -n
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags
-> RemoteAddress:Port Forward Weight ActiveConn InActConn
TCP 192.168.140.121:80 rr
-> 192.168.140.138:80 Route 1 0 0

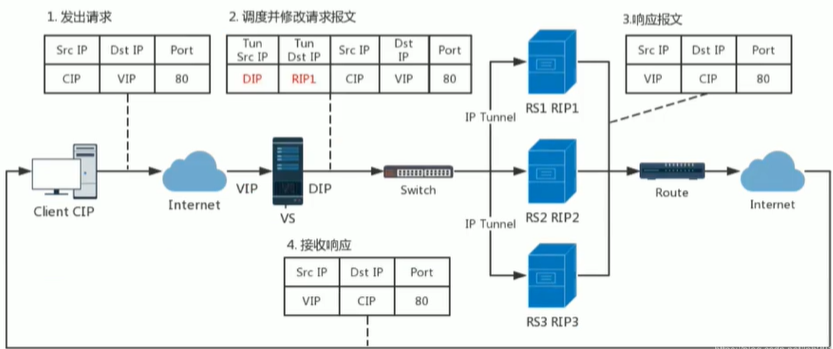

-> 192.168.140.139:80 Route 1 0 02.3 LVS的TUN模式
- lvs在收到数据后，在原数据包外面套用一个隧道的原和目的IP的封装，RS收到后，将外面的隧道封装拆开，处理数据，然后直接回复给客户端
2.4 LVS的FULLNAT模式
- 通过同时修改请求报文的源IP和目标地址IP进行转发
3 各种模式对比
| 特性 | NAT 模式 | DR 模式 | TUN 模式 | FullNAT 模式 |
|---|---|---|---|---|
| 核心原理 | 修改数据包目标 IP (DNAT) | 修改数据帧目标 MAC | 在原 IP 包外二次封装 IP 头 | 同时修改源 IP 和目标 IP |
| 数据入路径 | 客户端 → LVS → RS | 客户端 → LVS → RS | 客户端 → LVS → RS | 客户端 → LVS → RS |
| 数据出路径 | RS → LVS → 客户端 | RS → 客户端 (直接返回) | RS → 客户端 (直接返回) | RS → LVS → 客户端 |
| LVS 负载压力 | 很大（处理双向流量） | 极小（仅处理入站） | 较小（仅处理入站） | 很大（处理双向流量） |
| 网络要求 | RS 和 LVS 必须在同一子网 | 必须同一二层网络 (LAN) | 三层路由可达 (可跨机房) | 三层路由可达 (极灵活) |
| RS 网关设置 | 指向 LVS 的内网 IP | 指向公网默认网关 | 指向公网默认网关 | 无需特殊设置 |
| RS 特殊配置 | 无 | 需配置 VIP 并抑制 ARP | 需配置 VIP 并支持 IPIP 协议 | 无 (如需 IP 则需加载 TOA) |
| 跨网段能力 | 不支持 | 不支持 | 支持 | 完美支持 |
| 性能排名 | 4 (最低) | 1 (最高) | 2 | 3 |
